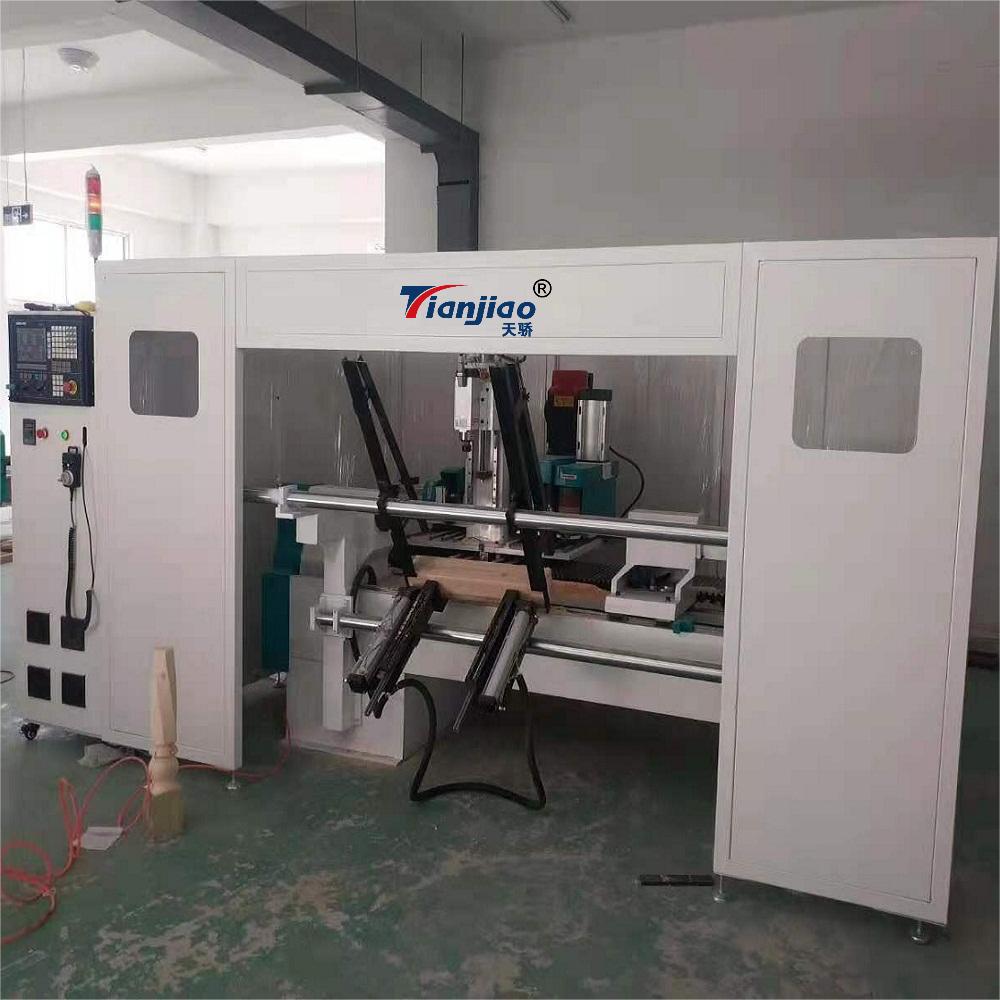

首頁 >> 產品中心 >> TJ1220車銑復合中心
專利號:201720312588.3
(帶鋸,車削,加捻,銑削,開槽,鏤空,雕刻,打磨多功能于一體)
應用:

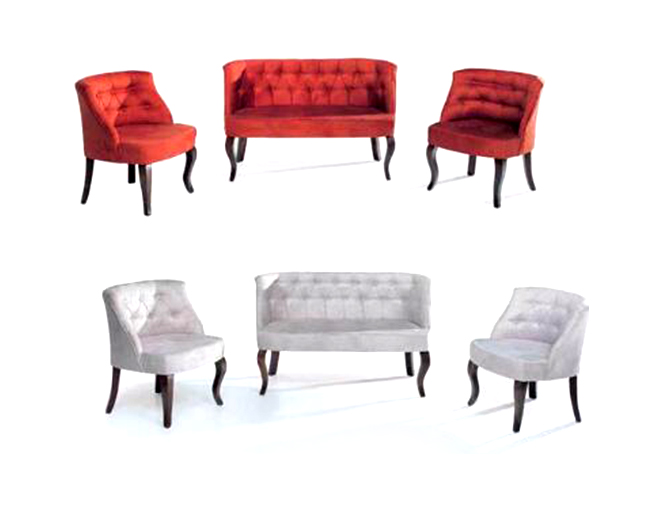

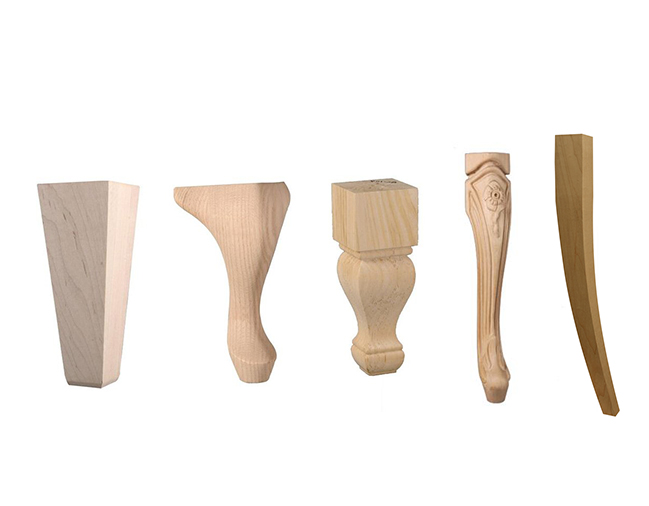

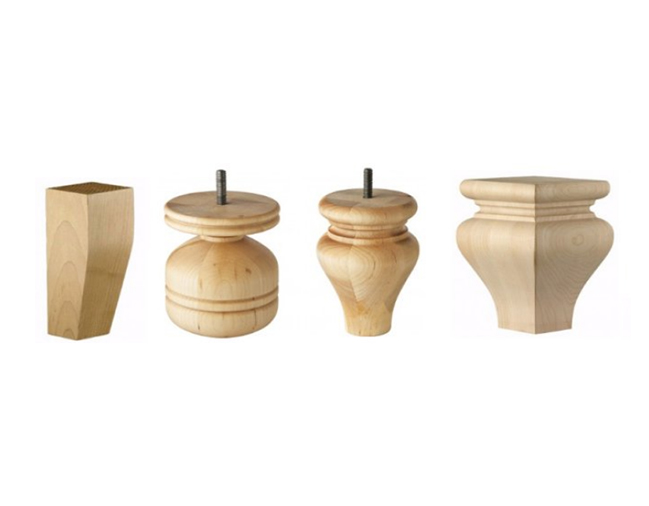

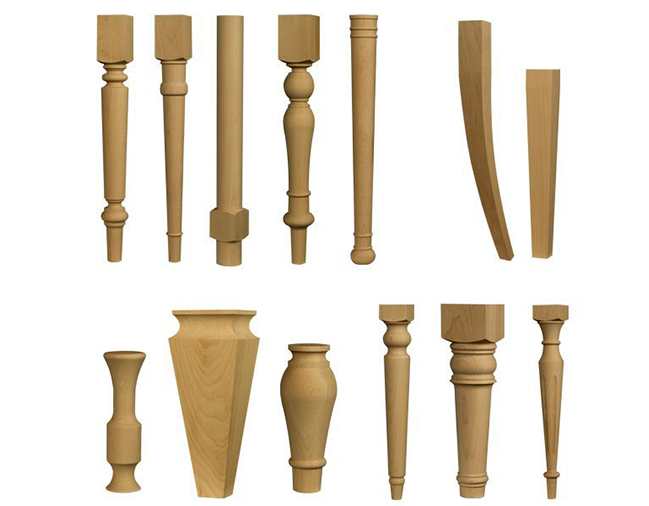

常規和不規則的樓梯,樓梯欄桿,樓梯新柱;餐桌腿;端桌腿;沙發桌腿;
酒吧凳腿;椅子腿;椅子扶手柱;椅子擔架;床欄桿,燈柱,棒球棒等。
主要配置 :
1. 工作電壓:380V, 三相交流電50/60hz
2. 工作尺寸:最大直徑200mm,最大長度1200mm
3. 重型鑄鐵床身
4. 整機防塵罩
5. 高精度滾珠絲杠傳動
6. X,Y,Z軸采用高精度進口臺灣上銀25mm方形導軌
7. X,Y軸使用1.5KW日本安川伺服電機,Z軸采用800W伺服電機
8. 帶鋸和砂刀均使用3KW三相異步電機
9. NC studio控制系統,配備液晶控制面板和手輪
10. X,Y,Z軸均有潤滑系統
11. 4.5KW風冷主軸(拉槽,雕刻,鉆孔),配備5.5KW伺服電機

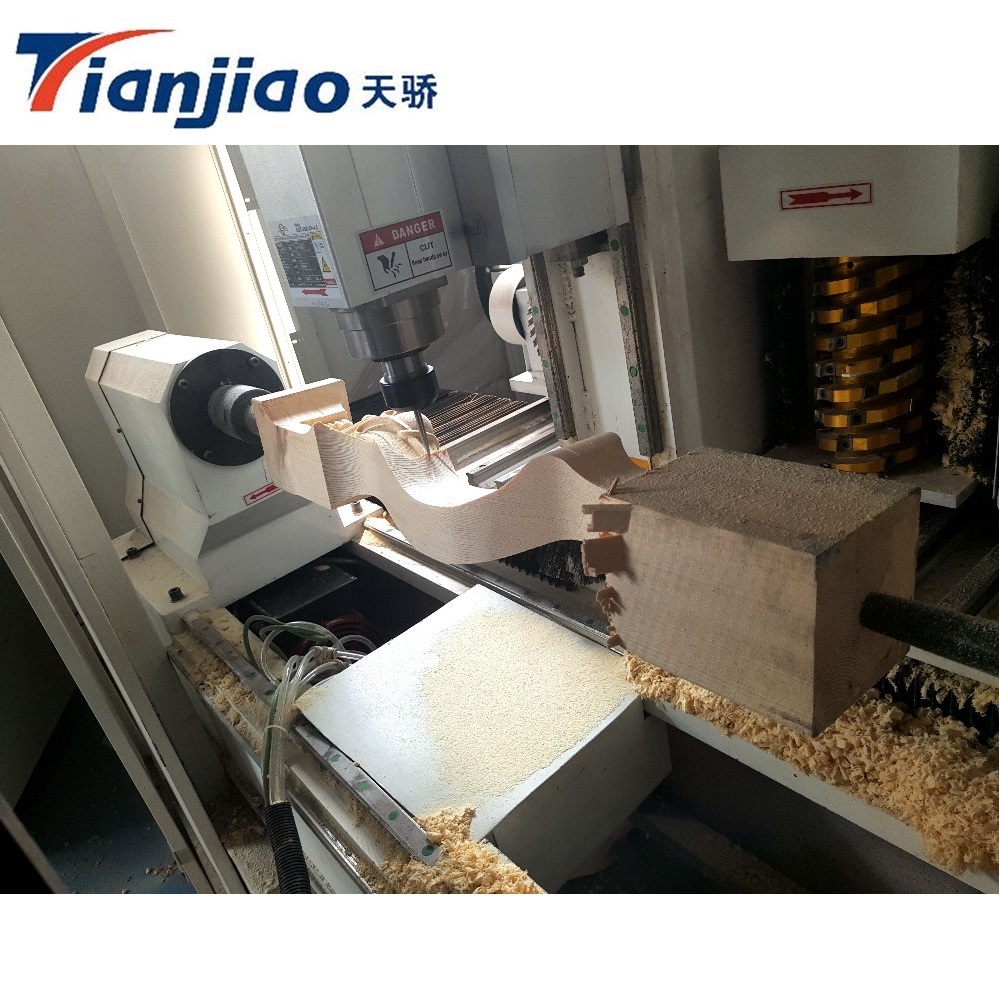

12. 一次操作完成銑削和打磨兩種功能的聯動
13. 一套帶鋸
14. 一把車刀
15. 專業的4軸軟件,用于雕刻、銑削、打磨等
16. 進口德國施耐德變頻器
主要配件:
主要參數:
最大加工長度 | 1200mm(可定制加長) |
最大加工直徑 | 200mm |
氣動壓力 | 8-10MPa |
電壓 | 三相380V 交流電源 |
最大進料速度 | 200cm/min |
最小設置單位 | 0.01cm |
傳送方式 | 滾珠絲杠傳動 |
導軌 | 臺灣HIWIN導軌 |
主軸轉速 | 0-3000r/min |
主功率 | 5.5kw |
控制系統 | NC studio控制系統 |
電機 | 日本安川伺服電機 |
驅動 | 伺服驅動 |
變頻器 | 涪陵變頻器 |
畫圖軟件 | AutoCAD 或者掃描 |
Hand controller recognise file | *.dxf |
